產品應用
為了降低電力電容器組投切過程中的涌流倍數和抑制電網的高次諧波， 需要在并聯補償裝置中使用串聯電抗器。串入電抗器后，還能抑制電容器支路的高次諧波，減輕電容器由諧波引起的過載，降低操作過電壓，在一定程度上限制故障過電流。電抗器與電容器串聯后，改善系統的電壓波形，提高系統的功率因數，有效地保護電容器。因此， 串聯電抗器是并聯補償裝置中的重要配套器件。
使用環境條件
● 海拔高度不超過2000米
● 運行環境溫度-25℃～+40℃，相對濕度不超過90%
● 安裝場所：通風散熱良好，無導電塵埃，無化學腐蝕氣體、污垢，無嚴重的震動和顛簸及其它影響因素等
● 冷卻方式：空氣自冷
技術參數
● 可用于低壓各電壓等級的系統
● 電抗率的種類：0.1%—1% 4.5%—7% 12%—14%
● 絕緣耐熱等級：B級
● 電抗器各部位的溫升限值：鐵芯不超過85K，線圈溫升不超過95K
● 額定電流下，距電抗器1米處，噪聲不大于50dB
● 最大長期使用電流：額定電流的1.35倍； 最短瞬時允許電流以：額定電流的25倍（2S）
● 1.35倍額定電流時的電抗值不低于額定值的90%
● 電抗率的種類：0.1%—1% 4.5%—7% 12%—14%
● 絕緣耐熱等級：B級
● 電抗器各部位的溫升限值：鐵芯不超過85K，線圈溫升不超過95K
● 額定電流下，距電抗器1米處，噪聲不大于50dB
● 最大長期使用電流：額定電流的1.35倍； 最短瞬時允許電流以：額定電流的25倍（2S）
● 1.35倍額定電流時的電抗值不低于額定值的90%
● 三相電抗器的任意兩相電抗值之差不大于±3%
●帶有特殊的溫度檢測裝置，當溫度超過設定值時輸出信號
結構特點

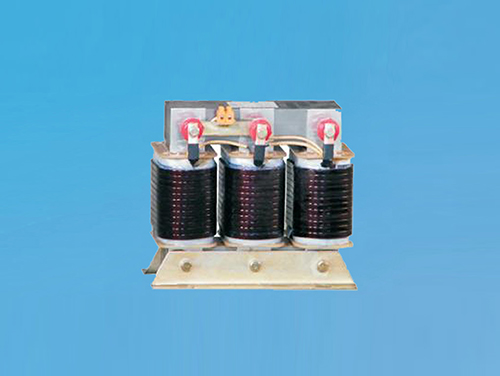

1.該電抗器分為三相和單相兩種，均為鐵心干式
2.鐵芯采用優質低損耗進口冷軋取向硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布板作間隔，以保證電抗氣隙在運行過
程中不發生變化
3.線圈采用漆包扁銅線繞制，排列緊密且均勻，外表不包絕緣層，具有極佳的美感且有較好的散熱性能
4.電抗器的線圈和鐵芯組裝成一體后經過預烘→真空浸漆→熱烘固化這一工藝流程，采用H級浸漬漆，使電抗器的線圈和鐵芯牢固地結合在一起，
不但大大減小了運行時的噪音，而且具有極高的耐熱等級，可確保電抗器在高溫下亦能安全地?zé)o噪音地運行
5.電抗器芯柱部分緊固件采用無磁性材料，確保電抗器具有較高的品質因數和較低的溫升，確保具有較好的濾波效果
6.外露部件均采取了防腐蝕處理，引出端子采用鍍錫銅管端子
7.該電抗器與國內同類產品相比具有體積小、重量輕、外觀美等優點，可與國外知名品牌相媲美
