概述

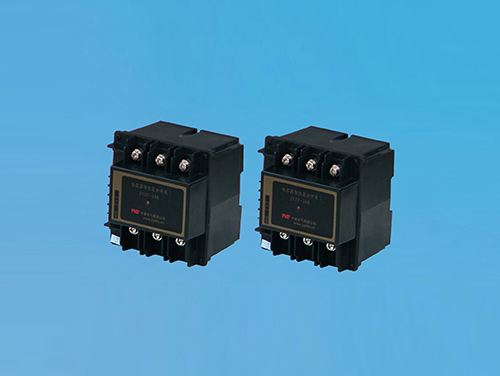

SYZF系列智能復合開關是低壓無功補償裝置中電容器組投切、運行工作的一種智能化開關器件，屬高新技術產品；應用微電腦邏輯程序控制技術，配以原裝進口大功率、高耐壓可控硅作為瞬間通斷的開關元件，由磁保持繼電器大容量觸點承載電容器在線通流運行；保證過零投切、無涌流、觸點不燒結、能耗小、不發熱、不產生諧波污染；實現了電容器組的平滑投切，延長使用壽命，提高電能質量；同時開關設計具有缺相保護、失壓保護、空載保護與自診斷故障保護等功能，是低壓無功補償裝置電容器投切、運行的一種既節能環保又安全可靠的理想產品。
使用環境
●環境溫度：-25℃～﹢50℃；
●相對濕度：﹢40℃時≤50%，﹢20℃時≤90%；
●海拔高度：在2000m以下；
●周圍環境：無易燃易爆氣體、無導電介質、無腐蝕性氣體和液體侵入、無雨雪侵襲。
產品特點
●過零投切
當開關接到無功補償控制器投切指令時，通過邏輯判斷，自動尋找電壓過零點，可控硅導通，然后并接的磁保持繼電器觸點閉合，可控硅再關閉；當開關接到無功補償控制器切斷指令時，通過邏輯判斷，可控硅再次導通，然后并接的磁保持繼電器觸點斷開，自動尋找電流過零點，可控硅最終關閉；從而實現電壓過零投入、電流過零切斷的功能。
●無諧波、低功耗運行
開關投入與切斷的瞬間由可控硅完成，電容器通流運行期間由磁保持繼電器觸點吸合完成；可控硅在瞬間導通無功耗，無諧波產生；而磁保持繼電器一旦被脈沖信號觸發吸合即有自保持功能，無需維持電壓，故線圈無功耗，且觸點容量大接觸電阻小，因而不發熱。
●缺相保護
電源缺相時，開關拒絕閉合；開關正常運行后若出現電網缺相則自動退投。
●自診斷故障保護
開關自動監控可控硅、磁保持繼電器的運行狀態，若出現故障，則拒絕閉合或自動退投斷開。
●空載保護
開關輸出端未接電容器負載時，送入控制信號,開關拒絕閉合（調試前必須先接好各相電容負載）。
