概述

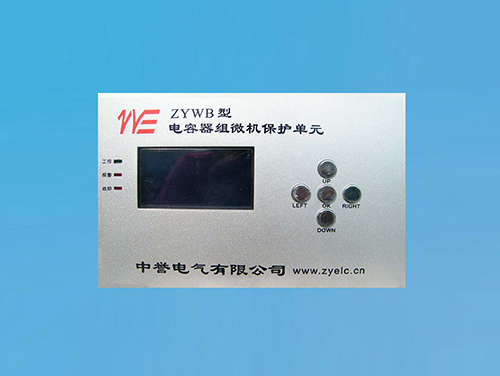

SYWB型電容器組微機保護單元是針對無功自動補償裝置的專用產品。該產品外形美觀，保護功能齊全，操作簡單方便，全中文顯示；軟件系統采用嵌入式系統設計，可靠性高，響應速度快；由于采用高精度測量芯片，因而測量精確可靠，控制精度高，完全能取代傳統的繼電保護。
保護功能
二段延時不平衡電壓保護，一段無時限速斷不平衡電壓保護
二段延時過流保護，一段無時限速斷過流保護
保護時間整定范圍0-5S
技術性能
工作電源:86-256VAC
電壓輸入：開口三角電壓
電流輸入:A、C相差電流
頻率：50HZ
電容控制輸出：5A 250VAC
報警繼電器輸出：5A 250VAC
精度測量： 電壓≤0.5%; 電流≤0.5%
微機保護單元動態響應時間小于30ms
工作環境
環境溫度: ﹣25℃～﹢60℃
相對濕度: ＜85%﹙25℃﹚
海拔：≤2000m
室內安裝、無導電塵埃、無蒸汽、無爆炸、無腐蝕性氣體、無較強震動
機械特性
外形尺寸：198mm×132mm×70mm﹙長×寬×高﹚
開孔尺寸：192mm×126mm﹙長×寬﹚
安裝方式：將微機保護單元裝入裝置面板開孔槽內，緊固螺釘經微機保護單元固定在裝置面板上。
